目视化教程之工厂空间及地名的实施指南

一、 工厂建筑编号方法

1、 实施标准

1) 不同建筑以逆时针方向按大写英文字母A~Z进行编号。

2) 相同建筑在字母后赋予数字，如A1、A2、A3……

3) 悬挂或粘贴于建筑上端中间位置，也可以直接喷漆于墙体。

4) 推荐PC板规格：长600mm，宽500mm。

5) 推荐字体：加粗、黑体、黑色、字高400mm。

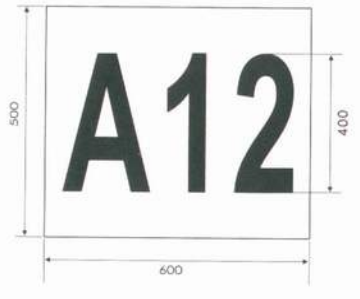

2、 图解：

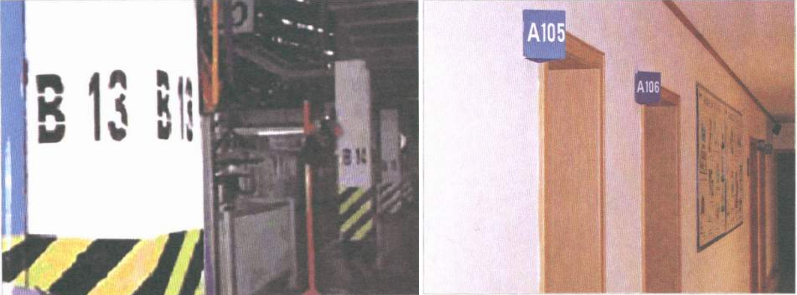

3、 案例：

二、 工厂房间命名方法

1、实施标准

1) 由主体和嵌条两部分组成。

2) 悬挂于建筑上端统一（左侧）位置。

3) 推荐规格：长300mm，宽150mm，底色为浅灰色，自选嵌条颜色，宽30mm。

4) 推荐字体：加粗、黑体、蓝色、字高（中文字55mm，英文字25mm）。

5) 嵌条右下角可以添加公司名称徽标。

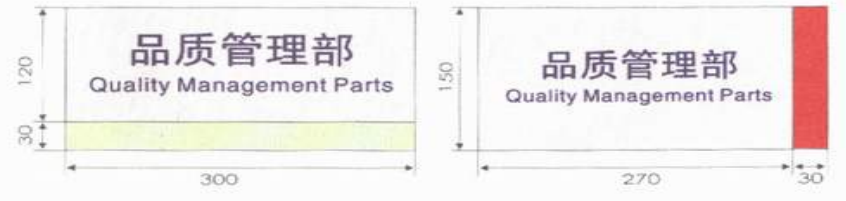

2、图解：

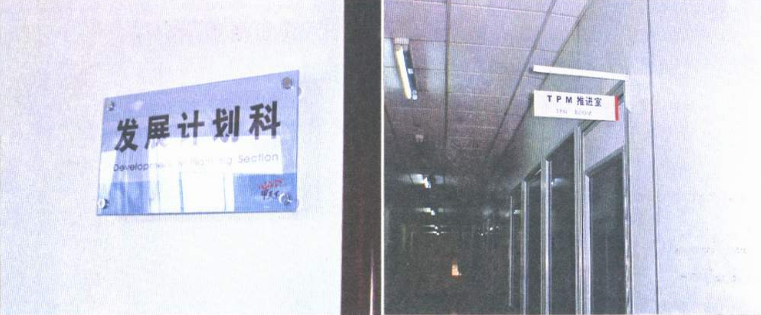

4、 案例：

三、楼梯引导标示方法

1、 实施标准：

1) 制作标示板：两色有机玻璃（3t），单面印刷。

2) 上半部：白底黑字，蓝色箭标。

3) 下半部：蓝底白字，白色箭标。

4) 规格：长220mm×宽200mm，字体为黑体，字高50mm。

5) 用硅胶附着在楼梯转弯处的前面。

6) 如果楼梯转弯处有应急灯（安全灯），则附着在应急灯（安全灯）上方300mm

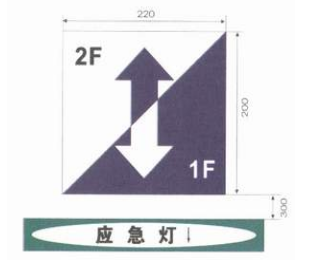

2、 图解

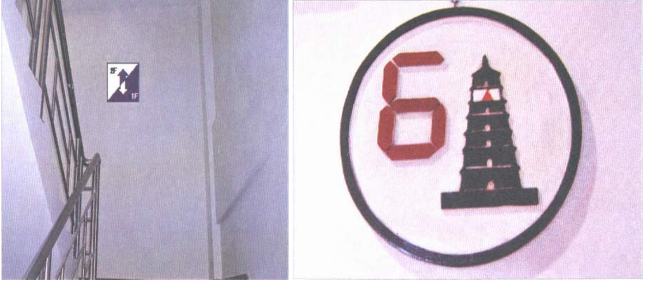

3、 图解

四、 仓库区域名牌标示方法

1、 实施标准

1) 制作区域名牌，如图所示。

2) 规格：长800mm×宽400mm×3t。

3) 单面印刷或用即时贴，字体为黑体，字高300mm。

4) 吊挂在天花板或者横梁下。

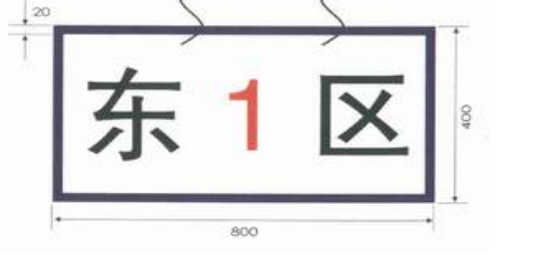

1、 图解

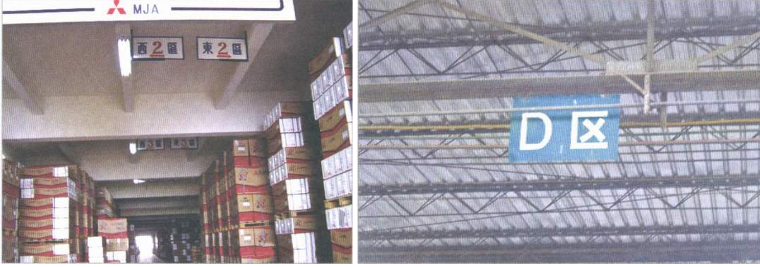

2、 案例
